型   号：COM-G-F/CO

适用范围：催化裂化装置CO焚烧炉及其它负荷变动大的加热炉

技术特点：

　　◎ 该燃烧器为旋流式燃气燃烧器，燃烧强烈、火焰短小，适应较小的炉膛空间。

　　◎ 主喷嘴设计为环形扩张喷头，以增强燃气与空气的混合区域，强化二者的混合，使燃烧反应得以迅速完成,形成短火焰。在环形喷头中心设置一中心喷嘴，其放热量较小，适应燃烧器低负荷运行工况，提高燃烧器的操作弹性，达到1:10的负荷调节比。这种设计可以保证燃烧器在高、中、低负荷工况都维持很好的运行性能，提高燃烧效率。

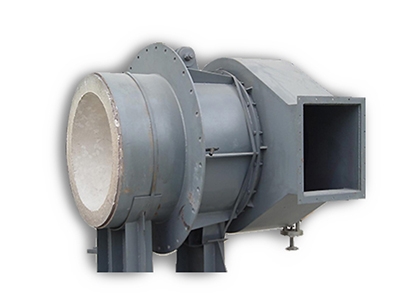

催化裂化装置CO焚烧炉高能高强燃气燃烧器

燃烧器结构说明：

1) 燃烧器小喷嘴置于燃烧器中轴、一次风通道中，低负荷状态投用，此时关闭二次风门，仅开启一次风，能够保证足够的空气速度，强化燃气-空气混合燃烧。

2) 燃烧器大喷嘴同轴布置于小喷嘴外，其上布置许多小的燃气喷孔，从中喷射出的大量燃气流束很快弥散在旋转的空气流中，保证了在很短的时间内燃尽，形成短的火焰。

3) 一、二次风道均设置空气旋流器，以形成强烈的旋转气流，加强与燃气的混合。

4) 长明灯放热量达到50KW，火焰大且稳定，安全保护作用强。

5) 设置两台火焰检测器，分别检测长明灯与主火焰，避免单台仪器误检造成系统误动作。
